BŁĄD U4 W KLIMATYZACJI DAIKIN VRV:
PRZYCZYNY, DIAGNOSTYKA I NAPRAWA (CASE STUDY)

TL;DR - krótka odpowiedź

Błąd U4 w systemach Daikin VRV oznacza utratę komunikacji między jednostką zewnętrzną (agregatem) a jednostkami wewnętrznymi. Najczęstsza przyczyna to uszkodzona lub przerwana magistrala komunikacyjna F1/F2. W opisanym przypadku przyczyną było mechaniczne uszkodzenie magistrali przez ekipę remontową, po naprawie odcinka system wykrył wszystkie 53 jednostki, a błąd U4 zniknął. Diagnostyka komputerem serwisowym (Service Checker) skróciła czas lokalizacji usterki.

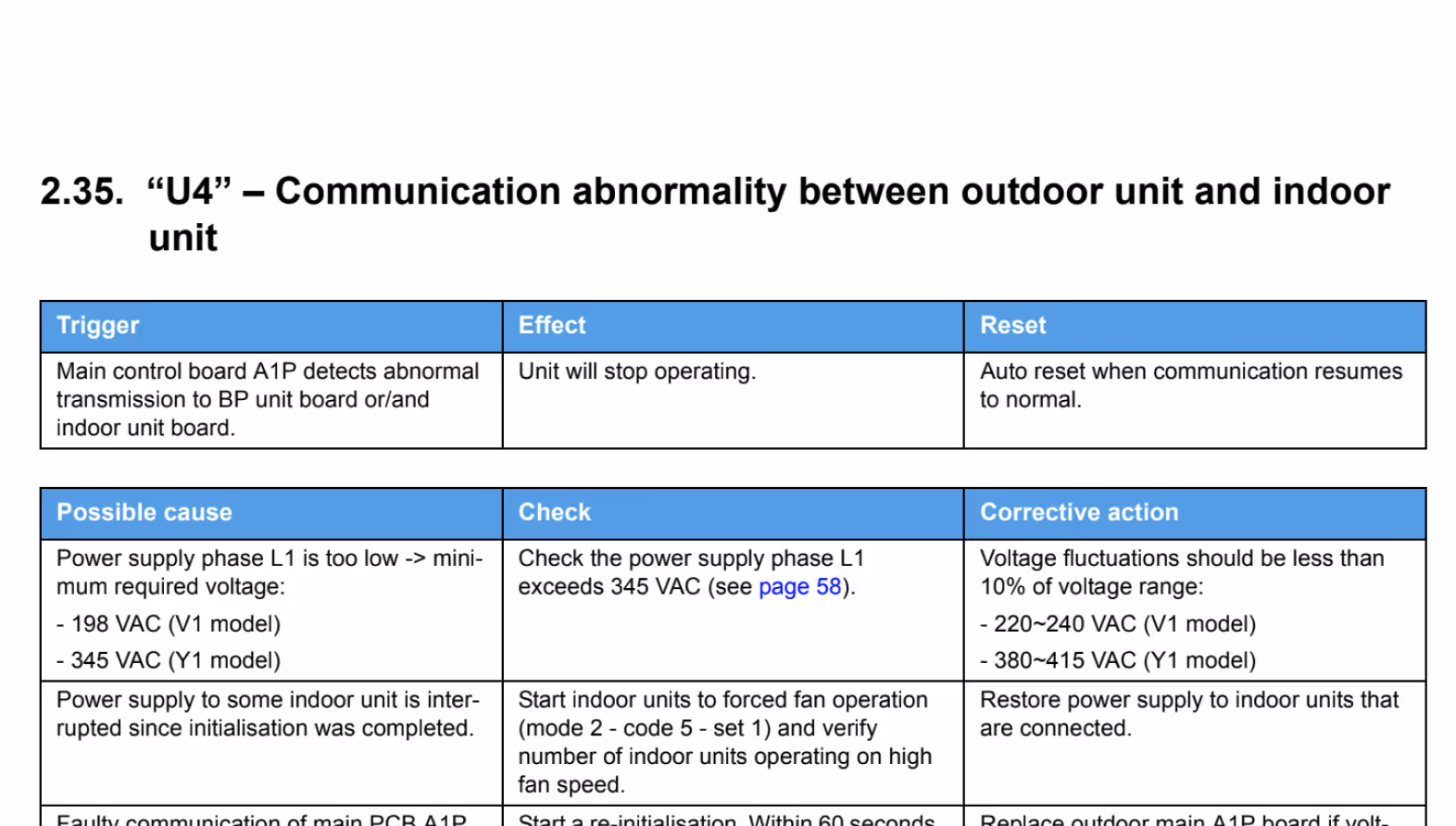

Co oznacza błąd U4 w Daikin VRV?

U4 to kod błędu komunikacji w systemach Daikin VRV. Oznacza, że agregat (jednostka zewnętrzna) utracił łączność z jedną lub wieloma jednostkami wewnętrznymi przez magistralę komunikacyjną F1/F2.

Na sprawnej magistrali między zaciskami F1 i F2 powinno być napięcie komunikacyjne ok. ±16 V DC. Jego brak lub nieprawidłowa wartość to sygnał, że magistrala jest przerwana, zwarta lub uszkodzona.

W rozbudowanych instalacjach utrata komunikacji z choćby jedną jednostką potrafi zatrzymać cały system, co przy pracy w trybie grzania oznacza spadek temperatury w całym obiekcie.

Najczęstsze przyczyny błędu U4

• Uszkodzona lub przerwana magistrala komunikacyjna F1/F2
• Poluzowane lub źle zaciśnięte połączenia na listwach F1/F2
• Mechaniczne uszkodzenie przewodu (np. podczas prac budowlanych)
• Błędna adresacja jednostek wewnętrznych
• Uszkodzona płyta sterująca jednostki wewnętrznej lub zewnętrznej

• Zakłócenia na magistrali przy nieprawidłowym prowadzeniu okablowania

Case study: błąd U4 w budynku biurowo-magazynowym pod Warszawą

Problem
Klient zgłosił awarię systemu Daikin VRV w budynku biurowo-magazynowym pod Warszawą. Instalacja obejmowała dwa agregaty VRV współpracujące z 53 jednostkami wewnętrznymi. System służył również do ogrzewania, po awarii temperatura w obiekcie spadła do 8°C. System wyświetlał błąd komunikacji U4, w wyniku czego cała instalacja została zatrzymana.

Diagnostyka
Po przyjeździe sprawdziliśmy parametr 1.10 (liczba wykrytych jednostek wewnętrznych). System wykrywał 37 jednostek zamiast 53. Reset komunikacji nie zadziałał. Odłączyliśmy magistralę F1/F2 i podłączyliśmy jedną jednostkę bezpośrednio do agregatu kablem serwisowym - agregat wykrył 1 jednostkę, co potwierdziło sprawność jednostki zewnętrznej.

Lokalizacja usterki

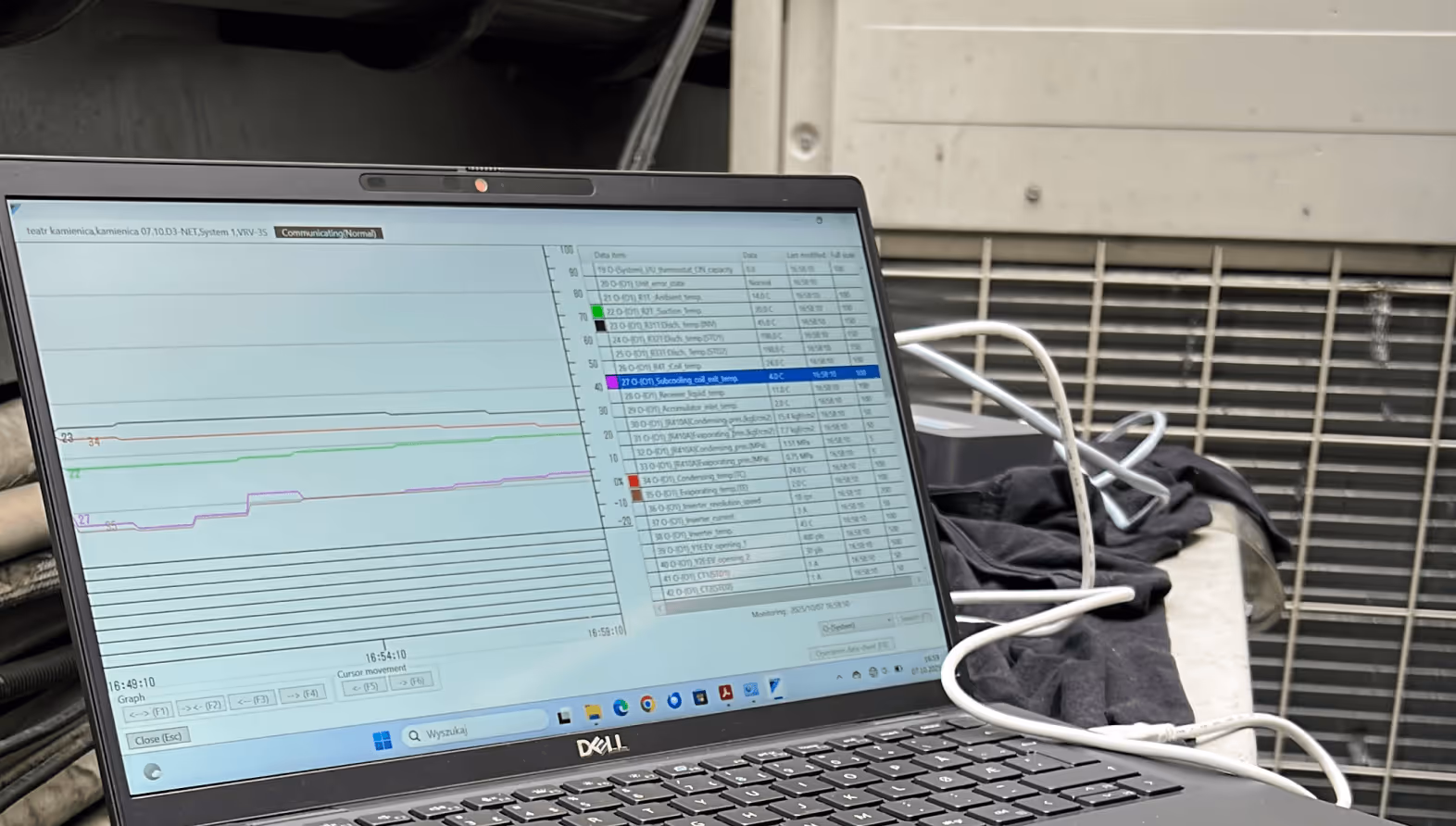

Problem leżał na magistrali komunikacyjnej. Podłączyliśmy komputer serwisowy (Service Checker) i przeanalizowaliśmy punkt, do którego system prawidłowo wykrywa jednostki. Diagnostyka zawęziła obszar do 5 jednostek wewnętrznych, w rejonie wcześniejszych prac budowlanych.

Przyczyna i naprawa
Ekipa remontowa uszkodziła magistralę komunikacyjną, powodując zerwanie sygnału. Po naprawie uszkodzonego odcinka system poprawnie wykrył wszystkie 53 jednostki, a błąd U4 zniknął.

Jak diagnozujemy błąd U4 - krok po kroku

1. Sprawdzenie parametru 1.10 - ile jednostek system faktycznie wykrywa względem liczby zainstalowanej.
2. Pomiar napięcia na magistrali - między zaciskami F1 i F2 powinno być ok. ±16 V DC. Brak lub nieprawidłowa wartość wskazuje na uszkodzenie magistrali.
3. Próba resetu komunikacji.
4. Test jednostki zewnętrznej - podłączenie jednej jednostki wewnętrznej bezpośrednio do agregatu kablem serwisowym, by potwierdzić sprawność agregatu.
5. Analiza magistrali komputerem serwisowym (Service Checker) - ustalenie, do którego punktu system poprawnie wykrywa jednostki.
6. Zawężenie obszaru usterki i lokalizacja uszkodzonego odcinka.
7. Naprawa magistrali i weryfikacja - system wykrywa wszystkie jednostki, błąd znika.

Jak samodzielnie zlokalizować przerwaną magistralę?

Jeśli nie masz komputera serwisowego, a nie wiadomo, w którym miejscu instalacji szukać usterki:
1. Zmierz napięcie między zaciskami F1 i F2 - powinno być ok. ±16 V DC.
2. Jeśli napięcia brak, odłącz całą magistralę od agregatu.
3. Podłączaj jednostki pojedynczo i sprawdzaj po kolei, które są wykrywane i działają.
4. W ten sposób zawężasz obszar do uszkodzonego odcinka.Przy instalacji z kilkudziesięcioma jednostkami komputer serwisowy (Service Checker) robi to szybciej i pewniej, ale metoda „po jednej jednostce" działa też bez niego.

Wniosek

W rozbudowanych systemach VRV utrata komunikacji z jedną jednostką potrafi zatrzymać całą instalację. Diagnostyka z narzędziami serwisowymi (Service Checker, parametr 1.10, pomiar napięcia na F1/F2) skraca czas lokalizacji usterki i pozwala precyzyjnie wskazać uszkodzony odcinek, zamiast wymieniać podzespoły „na czuja".

FAQ

Co oznacza błąd U4 w Daikin VRV?
U4 to błąd komunikacji między jednostką zewnętrzną (agregatem) a jednostkami wewnętrznymi w systemie Daikin VRV. Agregat traci łączność z jednostkami przez magistralę F1/F2, co może zatrzymać całą instalację.

2. Jakie napięcie powinno być między F1 a F2 w Daikin VRV?
Na sprawnej magistrali komunikacyjnej między zaciskami F1 i F2 powinno być napięcie ok. ±16 V DC. Brak napięcia lub nieprawidłowa wartość oznacza, że magistrala jest przerwana, zwarta lub uszkodzona.

3. Jakie są najczęstsze przyczyny błędu U4?
Najczęściej: uszkodzona lub przerwana magistrala F1/F2, poluzowane połączenia, mechaniczne uszkodzenie przewodu (np. podczas prac budowlanych), błędna adresacja jednostek lub uszkodzona płyta sterująca.

4. Czy błąd U4 zatrzymuje cały system?
W rozbudowanych instalacjach VRV utrata komunikacji z jedną jednostką może zatrzymać całą instalację. Jeśli system pracuje w trybie grzania, oznacza to spadek temperatury w całym obiekcie.

5. Jak samodzielnie sprawdzić, gdzie jest przerwana magistrala przy błędzie U4?
Najpierw zmierz napięcie między zaciskami F1 i F2 - powinno być ok. ±16 V DC. Jeśli go brak, a nie wiadomo, w którym miejscu instalacji szukać usterki, odłącz całą magistralę od agregatu i podłączaj jednostki pojedynczo,
sprawdzając po kolei, które są wykrywane i działają. W ten sposób zawężasz obszar do uszkodzonego odcinka. Przy instalacji z kilkudziesięcioma jednostkami szybciej i pewniej robi to komputer serwisowy (Service Checker),
ale metoda „po jednej jednostce" działa też bez niego.

6. Jak zdiagnozować przyczynę błędu U4?
Od sprawdzenia parametru 1.10 (liczba wykrywanych jednostek) i pomiaru napięcia na F1/F2, przez test agregatu kablem serwisowym, po analizę magistrali komputerem serwisowym Service Checker, który pozwala zawęzić
obszar usterki do konkretnego odcinka.

7. Ile trwa naprawa błędu U4?
Zależy od przyczyny. Uszkodzona magistrala wymaga najpierw lokalizacji odcinka, potem naprawy, diagnostyka komputerem serwisowym znacznie skraca ten czas w porównaniu z ręcznym sprawdzaniem kolejnych jednostek.

8. Czy Technowent pomoże mi zdiagnozować i naprawić błąd U4 w Daikin?
Tak. Specjalizujemy się w obsłudze systemów VRV i Sky Air, a do serwisu wykorzystujemy oryginalny komputer serwisowy Daikin Service Checker. Daikin serwis VRV.
